引言

针对实训教学与日常作业平台，14寸级无人机折叠螺旋桨系统提供了兼顾便携性与飞行稳定性的动力解决方案。该产品专为解决传统直桨运输体积大、损耗风险高、部署效率低等痛点而设计，通过折叠结构设计与铝合金桨夹配置，实现了从开箱到起飞的快速部署能力，特别适用于教学实训、巡检作业及应急响应等需要频繁转场的应用场景。

技术特性

折叠结构设计

离心力自动展开机制：采用铰链式折叠结构，停机状态下桨叶依靠重力与惯性自动收拢，启动时通过离心力瞬间展开至工作位置，无需人工干预，大幅缩短部署准备时间。

桨根刚性强化工艺：折叠连接部位采用加强型结构设计，确保高转速工作状态下桨叶不产生颤动或摆动，保持与直桨相近的飞行稳定性。

紧凑收纳尺寸：折叠后的桨叶尺寸缩减超过50%，适应各类运输箱体与背负式装备，降低车载运输与人员携行的空间占用。

铝合金桨夹系统

高强度材料应用：桨夹采用航空级铝合金材质，具备优异的抗冲击性能与抗疲劳强度，适应长时间高频次作业需求。

精密加工工艺：通过CNC精密加工技术，确保桨夹与电机轴的配合精度，消除安装间隙，提升动平衡表现，减少振动对机载设备的影响。

快速锁定设计：配备工具化安装接口，支持扳手快速紧固，单人操作即可完成四轴桨叶的安装与更换，提升现场维护效率。

二叶/三叶配置选择

1407F 二叶折叠桨：

螺旋桨直径：14英寸螺距：7英寸拉力性能：在8s电池配置下提供4800g拉力适用场景：注重续航能力与电流效率的长航时作业，适合测绘巡检与日常教学实训

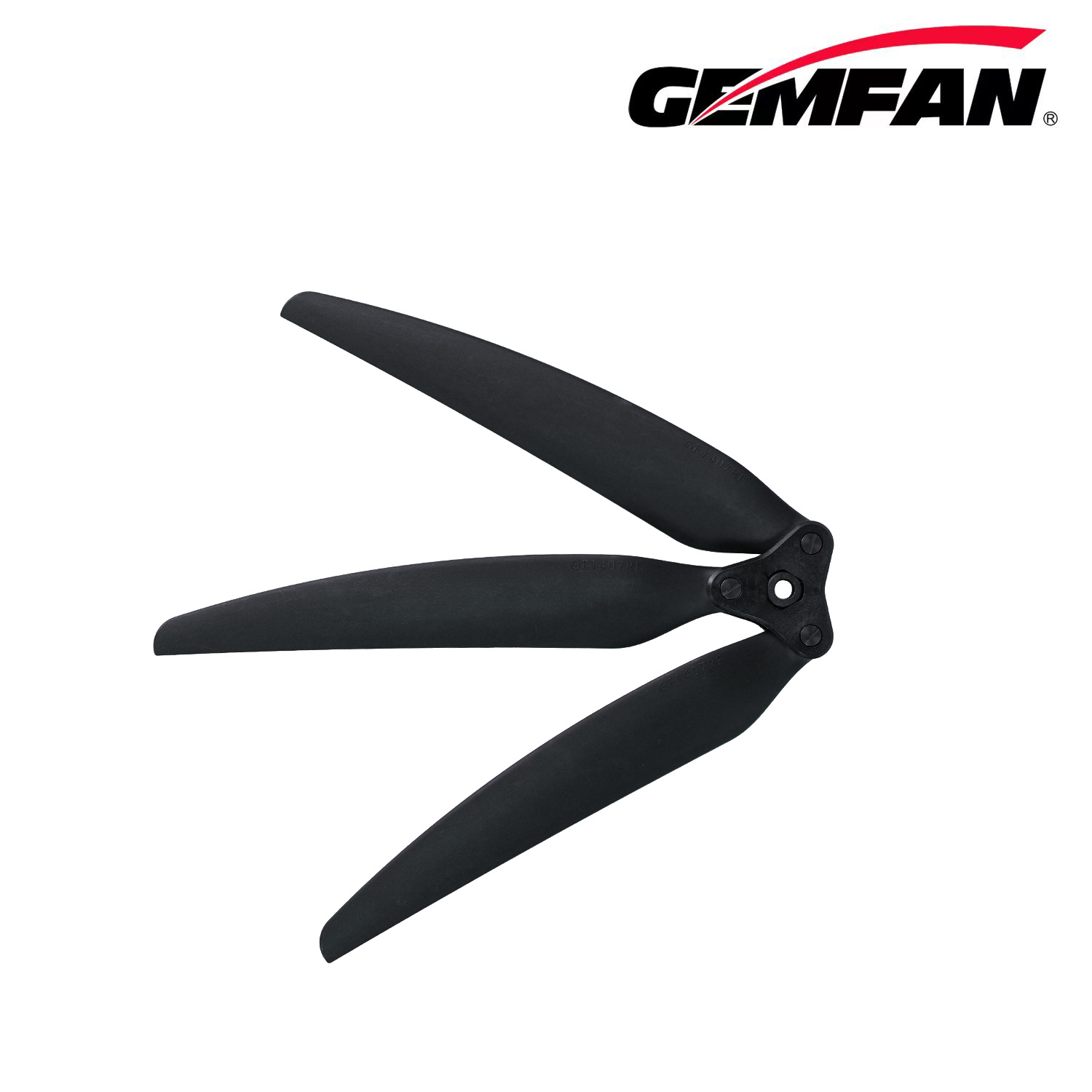

1407F 三叶折叠桨：

螺旋桨直径：14英寸螺距：7英寸拉力性能：在8s电池配置下提供5535g拉力适用场景：需要高推力与快速响应的动态飞行训练，适合专业飞手实训演练与复杂环境作业

应用价值

运输防护能力提升

折叠收拢状态使桨尖避免与箱体壁面或其他设备发生碰撞，降低运输过程中的桨叶变形风险，减少备件更换频次与维护成本。

快速部署效率增强

离心力自动展开机制使得飞手无需在现场进行桨叶手动展开与锁定操作，从设备开箱到完成飞行前检查的时间缩短30%以上，满足应急响应与高频作业的时效性要求。

飞行稳定性保障

铝合金桨夹的高精度配合与桨根刚性强化设计，确保桨叶在高转速状态下保持动平衡，降低振动对测绘相机、激光雷达等传感器数据采集精度的干扰，提升作业质量。

教学实训适配性

14寸级别平台在实训场景中具备适中的负载能力与飞行稳定性，配合快速安装的铝合金桨夹，支持学员反复进行桨叶拆装训练，强化操作规范与安全意识。

使用说明

安装操作规范

电机轴检查：安装前确认电机轴表面无毛刺、无油污，螺纹完整无损。桨夹定位：将铝合金桨夹对准电机轴螺纹，手动旋入至初步定位状态，确认桨叶正反方向与电机转向匹配（顺时针电机配顺时针桨，逆时针电机配逆时针桨）。扭矩紧固：使用扳手按照对角线顺序依次紧固四个桨夹螺母，建议紧固扭矩为3-5N·m，避免过紧导致螺纹损伤或过松引发脱落风险。展开检查：手动轻推桨叶至展开位置，检查铰链动作是否顺畅，桨叶是否能够自由回弹至收拢状态。

使用中注意事项

初次试飞检查：初次使用或更换桨叶后，建议进行低转速悬停测试，观察桨叶展开是否同步，机身是否存在异常振动。桨夹紧固复查：每飞行10架次后，检查桨夹螺母紧固状态，必要时进行二次紧固，防止长时间振动导致松动。异物清理：每次飞行前检查铰链部位是否有泥沙、草屑等异物卡入,影响折叠与展开动作。

存储与维护

收纳状态保持：长期存储时保持桨叶折叠收拢状态，减少桨叶变形风险。定期润滑：铰链部位每使用50架次后,使用少量硅基润滑剂进行保养,保持动作灵活性。损伤更换标准：桨叶出现裂纹、缺口、铰链松动等情况时,必须立即停止使用并更换新桨,严禁带伤飞行。

安全注意事项

旋转危险警示：桨叶旋转时具有高速切割能力,启动前确保周围3米范围内无人员与障碍物,严禁在桨叶旋转时靠近飞行器。电机匹配要求：必须使用与桨叶规格匹配的电机与电调系统,严禁超电流或超转速使用,避免桨叶断裂或电机烧毁。环境温度限制：工作环境温度应控制在-10℃至+50℃范围内,极端温度环境下材料性能可能下降,影响飞行安全。儿童接触防护：桨叶及桨夹属于精密部件,应存放于儿童无法触及的位置,避免误操作引发安全事故。紧固工具规范：严禁使用电动工具进行桨夹紧固,必须使用手动扳手并控制扭矩,防止过度紧固损坏螺纹或桨夹结构。

品质与服务

品质保障承诺

乾丰（Gemfan）折叠螺旋桨系列产品经过严格的动平衡测试与耐久性验证,每批次产品均进行抽样拉力测试与振动频谱分析,确保出厂产品符合工业级应用标准。铝合金桨夹采用航空级材料与精密加工工艺,提供持久的机械强度与安装稳定性。

售后支持内容

提供产品使用技术咨询、安装调试指导、异常问题排查等服务支持。针对批量采购的教学实训机构与行业用户,可提供现场技术培训与定制化解决方案对接。

联系我们

如需了解14寸折叠螺旋桨系统的详细技术参数、批量采购方案或铝合金桨夹配套选型,欢迎通过以下方式联系:

技术咨询热线：+86-0574-88120797

商务合作邮箱：contact@gemfanhobby.com

工作时间：周一至周五 9:00-18:00

我们的技术团队将为您提供专业的产品选型建议与应用方案支持。
